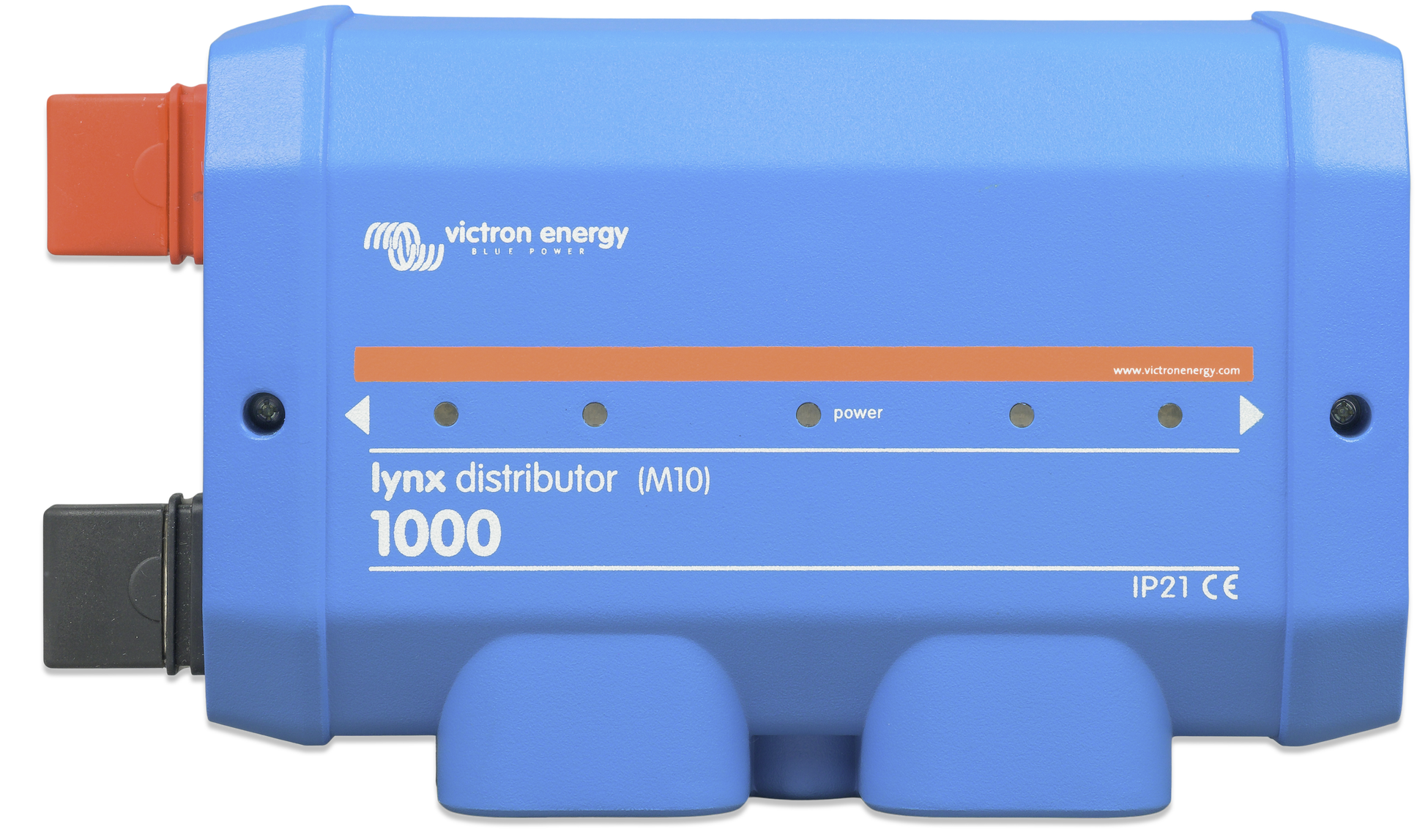

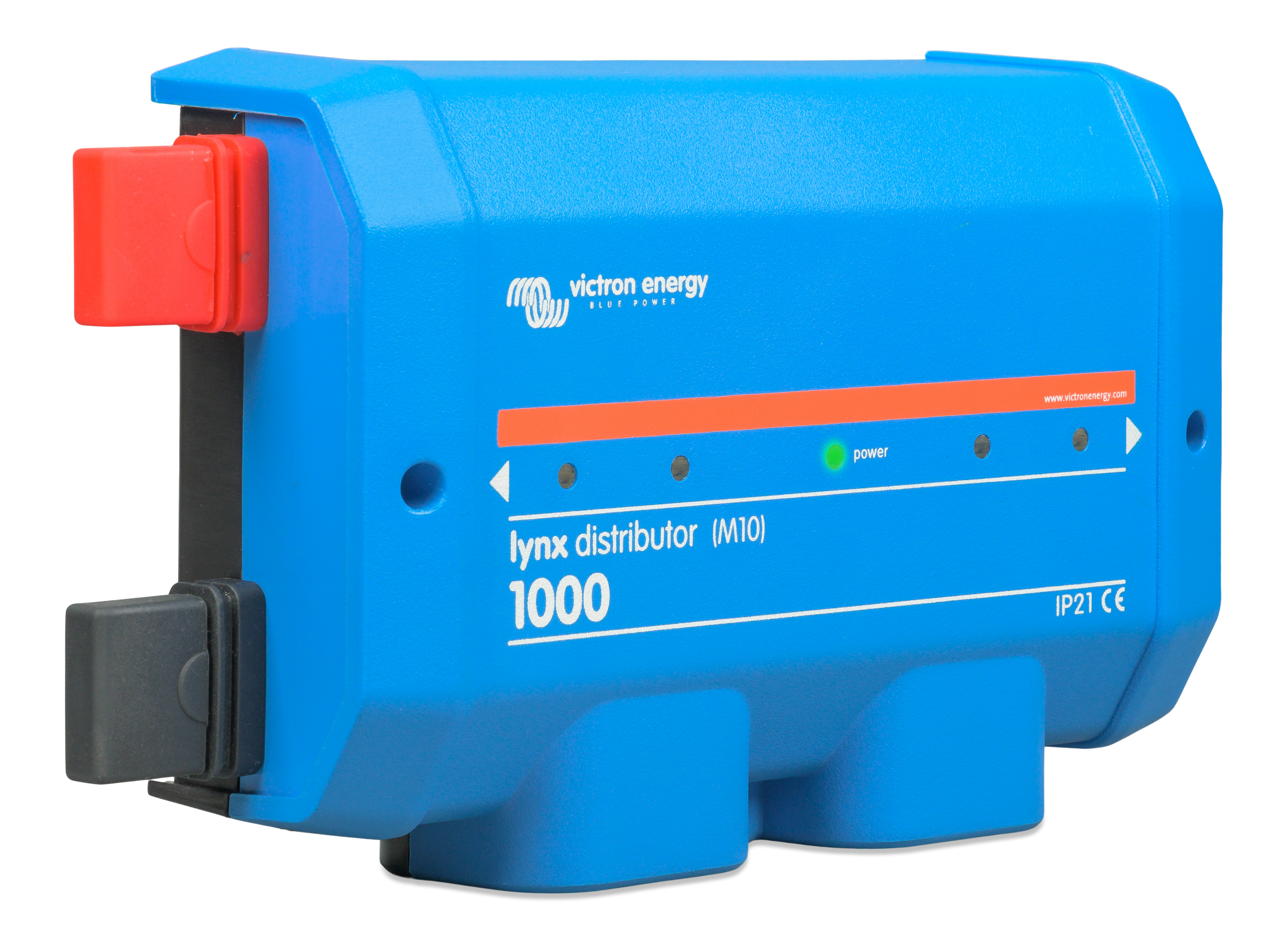

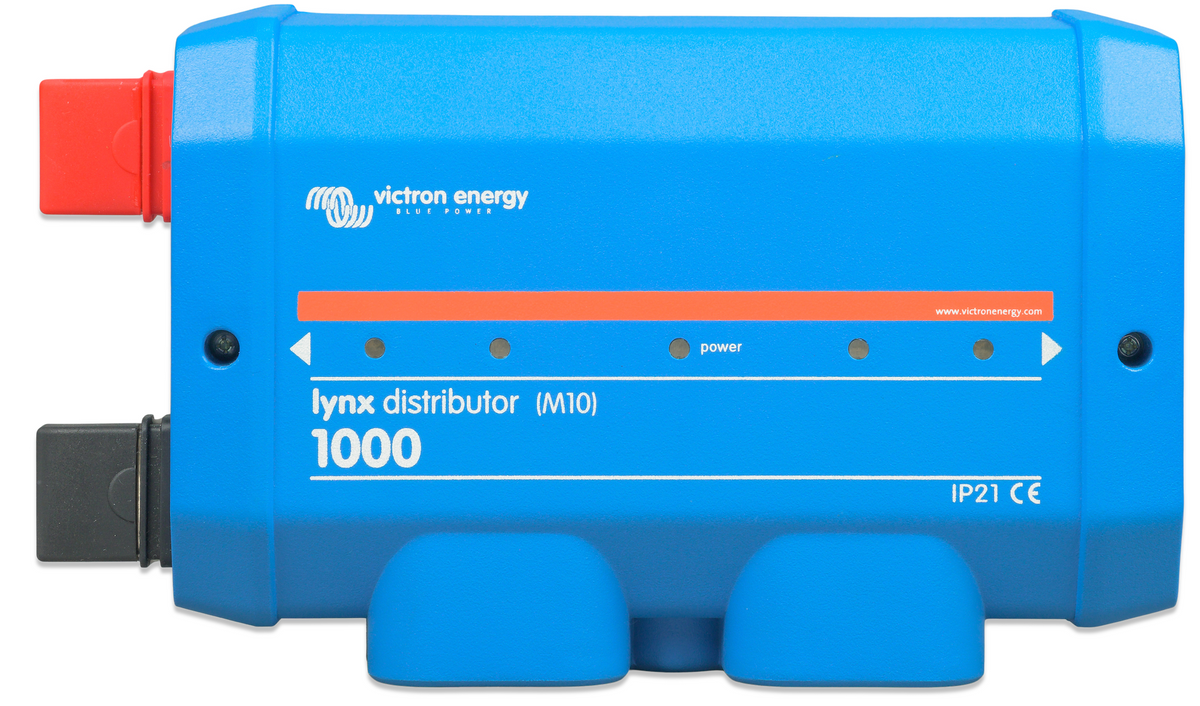

Optimalizálja energiaelosztó rendszerét az egyik legbiztonságosabb és legprofesszionálisabb elosztómodullal: a Victron Lynx elosztóval , amely M8 és M10 változatokban kompatibilis. A LED-es biztosítékállapot-kijelzővel, a robusztus gyűjtősínnel és a Victron Lynx moduláris rendszerbe való zökkenőmentes integrációval ez a modul elegáns és teljesen professzionális megoldást kínál az energiaelosztásra 12 V, 24 V vagy 48 V-os rendszerekben.

Ideális lakókocsikba, hajókba, hálózatról leválasztott rendszerekbe, expedíciós járművekbe és ipari alkalmazásokba történő telepítéshez, ahol a megbízhatóság elengedhetetlen.

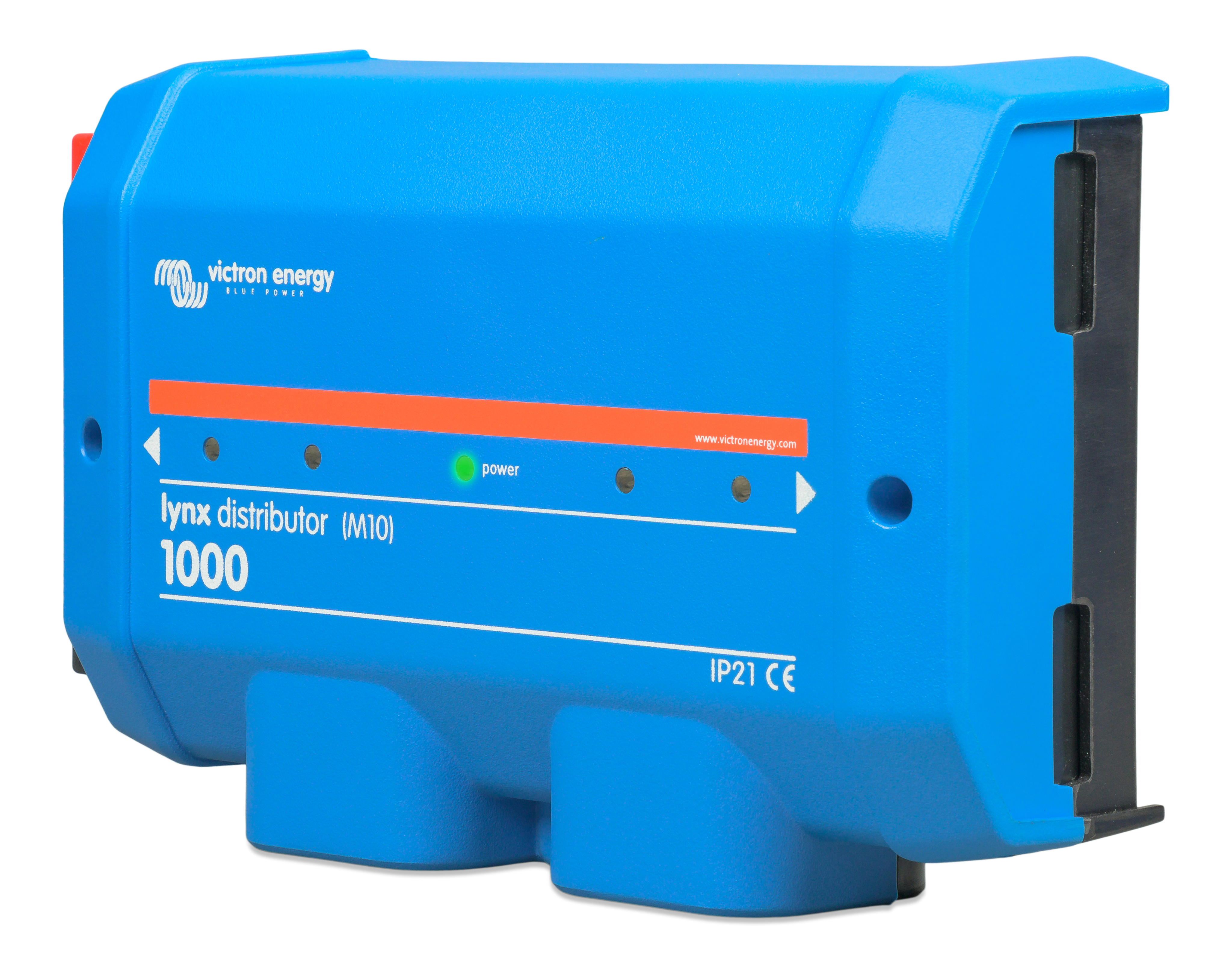

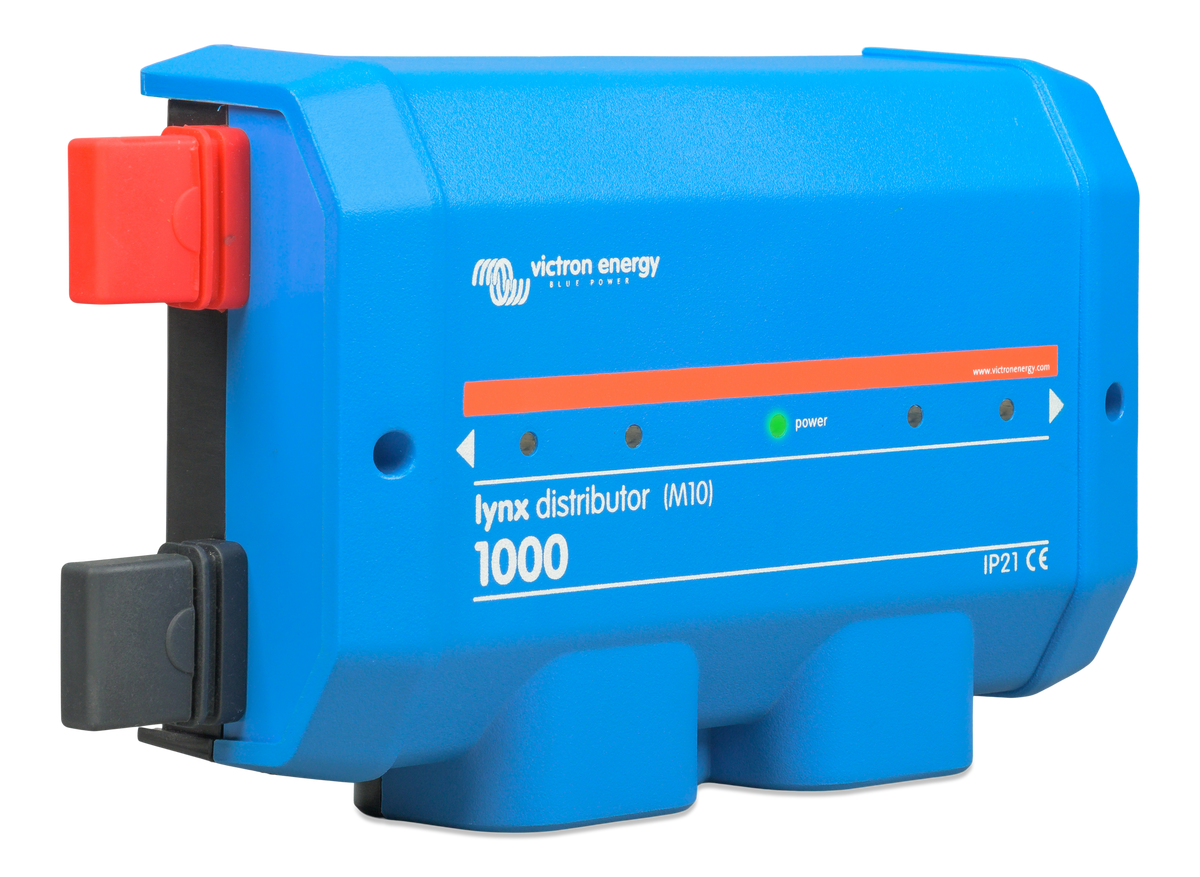

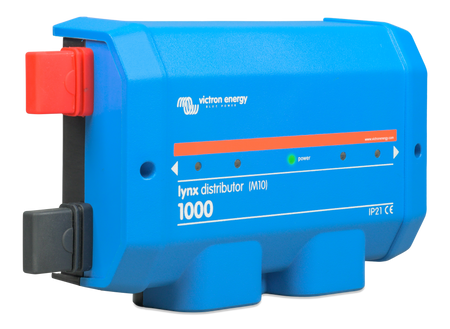

A Victron Lynx elosztó egy négy biztosítékhellyel rendelkező egyenáramú elosztómodul, mindegyik egyedi LED-es felügyelettel. A Lynx moduláris rendszer része, a Lynx Power In, a Lynx Shunt VE.Can és a Lynx Smart BMS rendszerekkel együtt, teljes körű energiagazdálkodási megoldást nyújtva.

Ez magában foglalja:

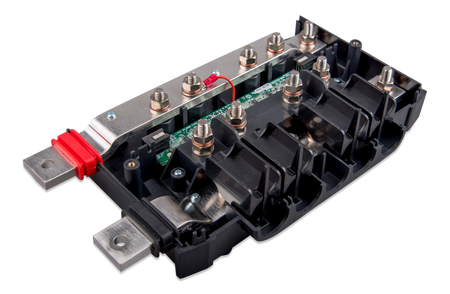

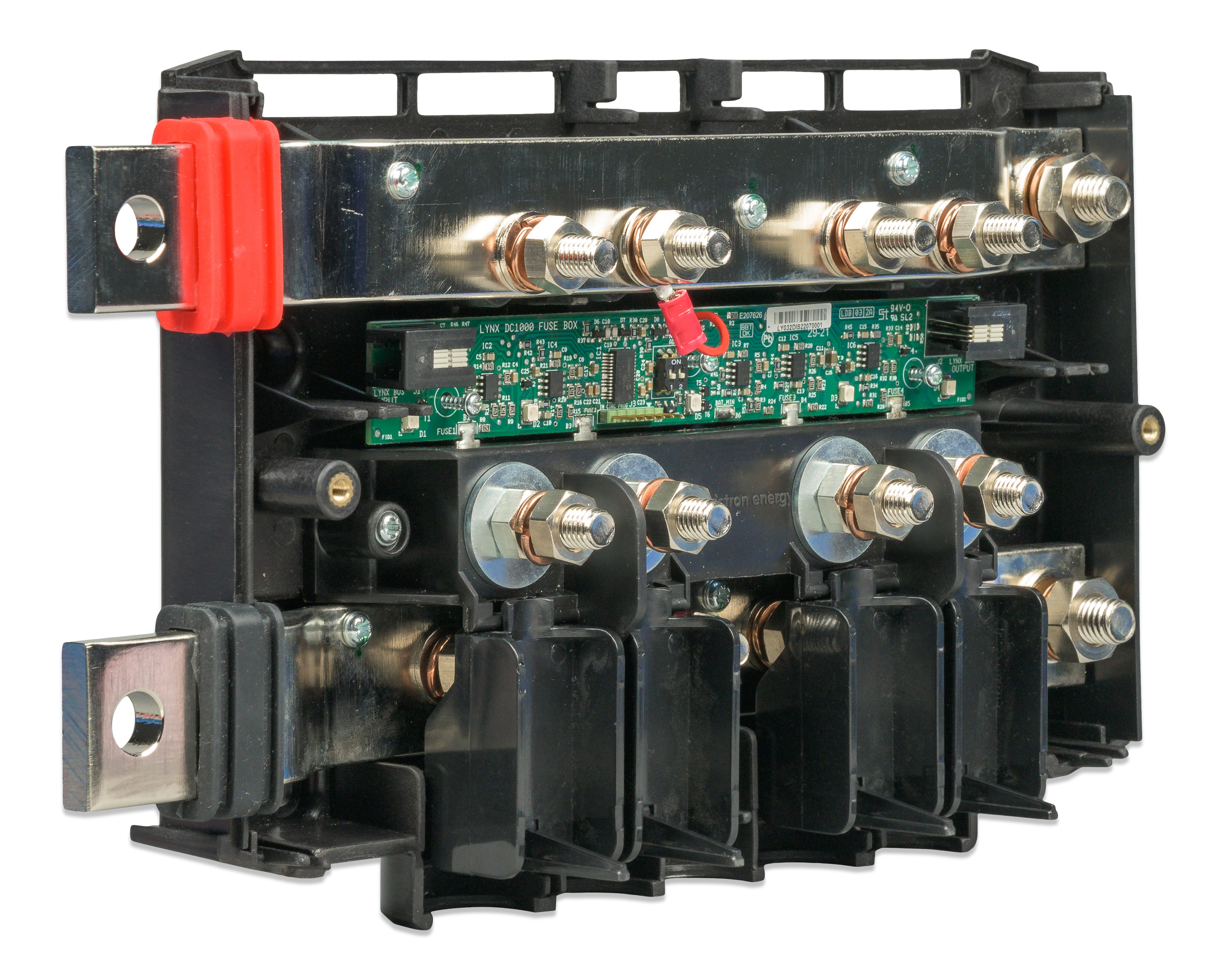

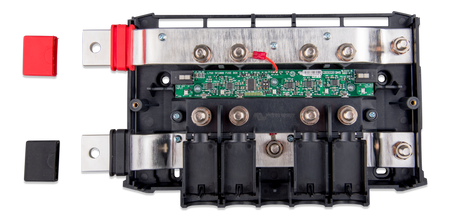

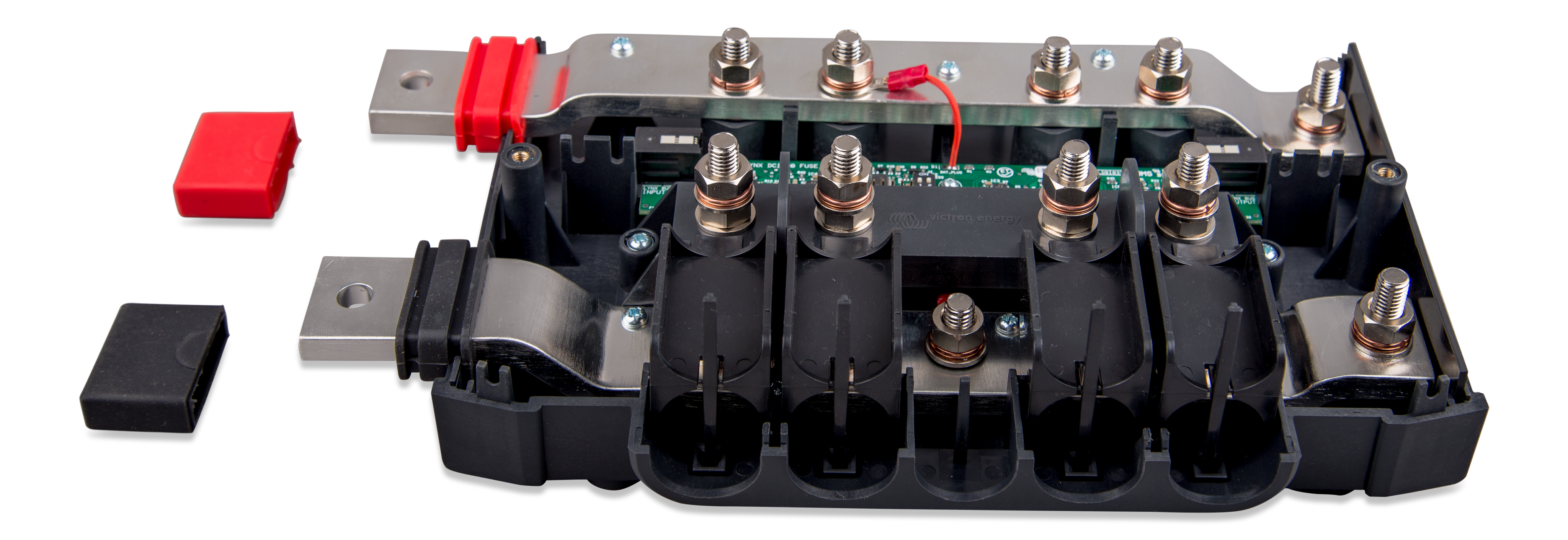

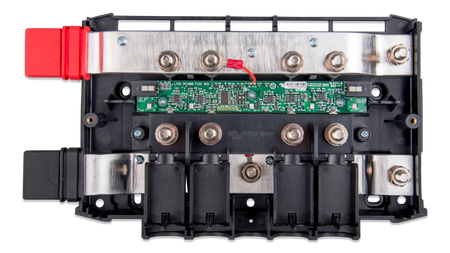

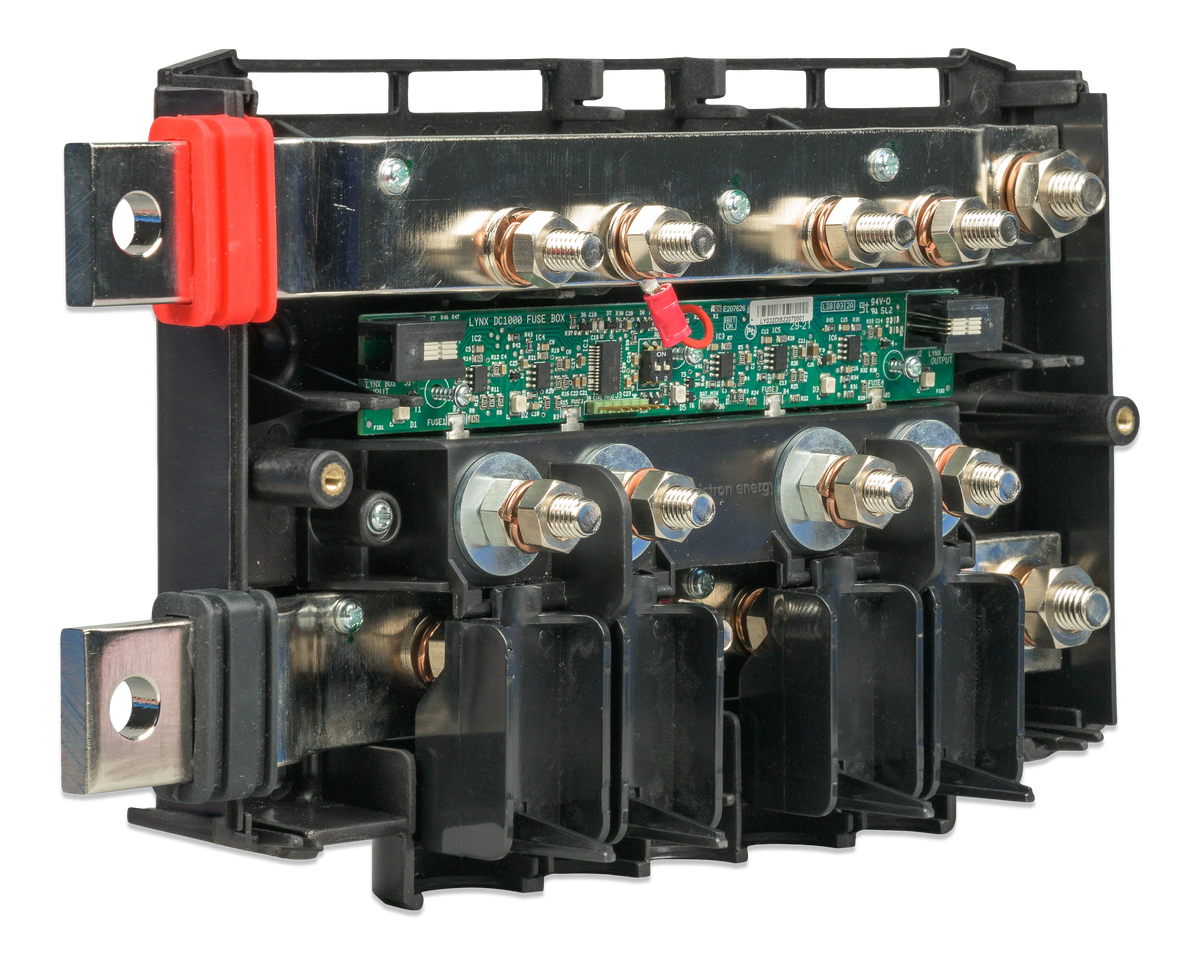

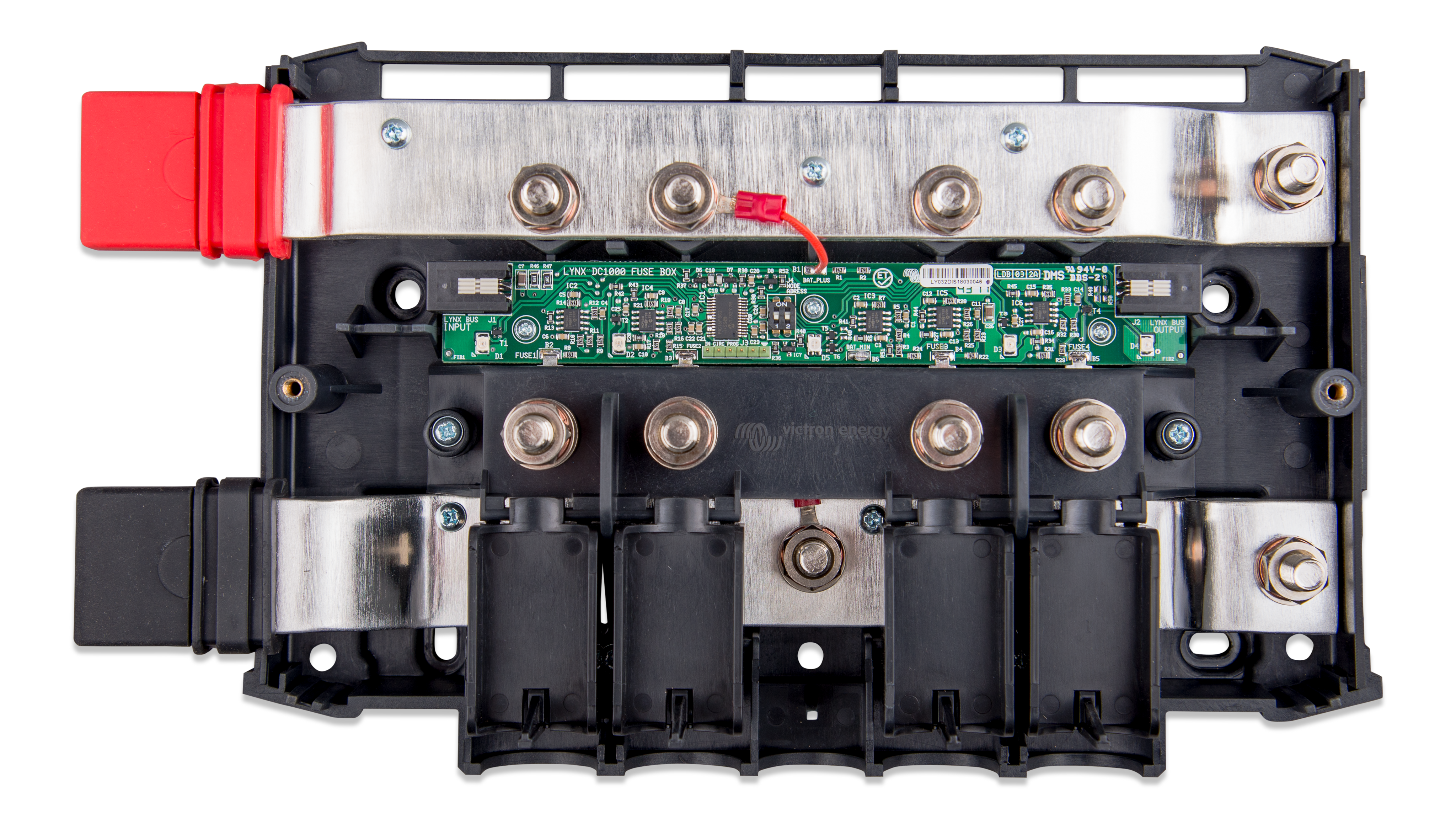

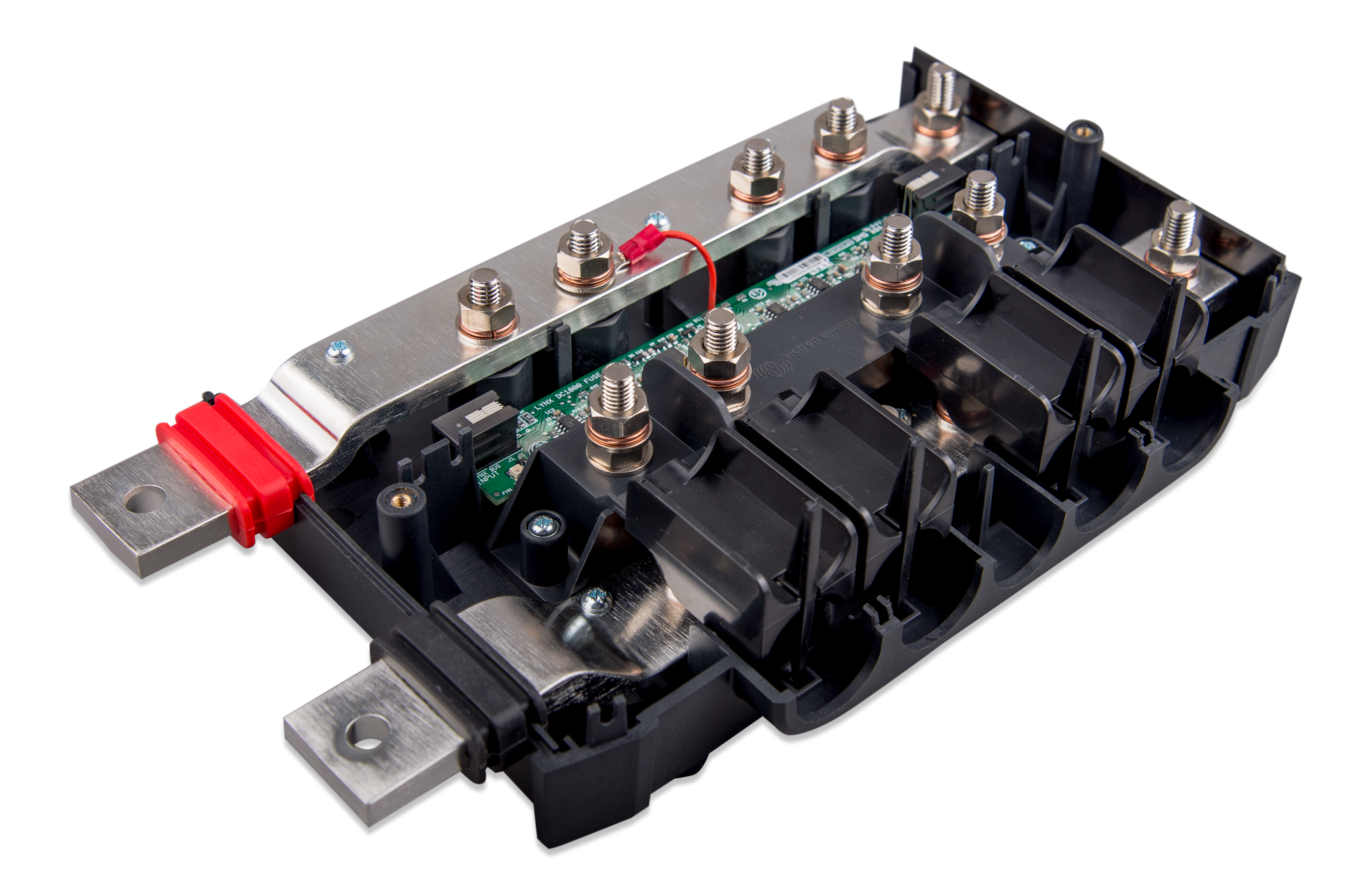

• Pozitív és negatív gyűjtősín

• Négy DC biztosítékhely

• Kiégett biztosíték vizuális felügyelete (piros LED)

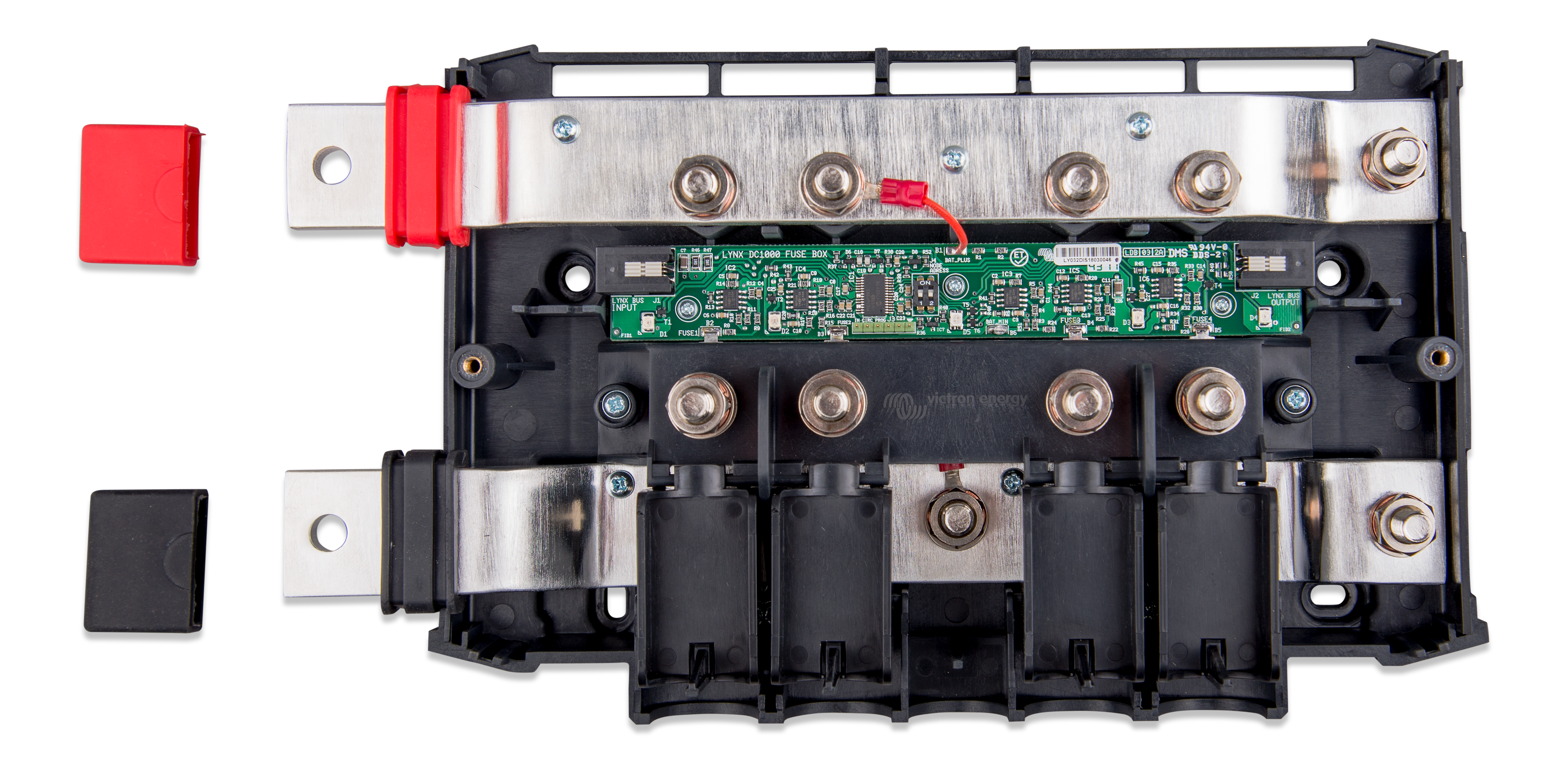

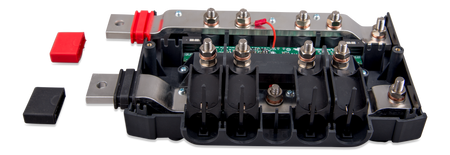

• Levehető előlap a gyors hozzáférés érdekében

• Kompatibilis a Lynx RJ10 kábelezéssel a biztosíték állapotának kommunikációjához (VE.Can Shunt vagy Smart BMS rendszerrel)

Az M8 és az M10 közötti különbségek

• M8 modell : Csatlakozás M8 csavarokkal, kompatibilis a CNN biztosítékokkal.

• M10-es modell : M10-es csavaros csatlakozás, kompatibilis a CNN, ANL és Mega biztosítékokkal, nagyobb rugalmasságot kínálva a nagy kapacitású rendszerekben.

Modell súlya (a kézikönyv szerint): 2,2 kg .

Műszaki adatok

• Üzemi feszültség: 9–60 V DC

• Biztosítékhelyek száma: 4

• Állapotjelző LED minden biztosítékhoz

• RJ10 csatlakozó a biztosíték állapotának Lynx Shunt / Smart BMS rendszerhez történő továbbításához

• Tokozott pozitív és negatív gyűjtősín

• Védő és könnyen hozzáférhető előlapok

• Moduláris rendszer, amely kompatibilis a teljes Victron Lynx termékcsaláddal

Biztosíték kompatibilitás

• M8 : CNN

• M10 : CNN, ANL, Mega

Az energiaáramlás orientációja és iránya

• A bal oldal az akkumulátorhoz való csatlakozásnak van szentelve (bemenet).

• A jobb oldalt a fogyasztók és a töltők (kimenet) használják.

Elektromos csatlakozás

• Használjon M8 vagy M10 csatlakozósarukat a modelltől függően.

• Kövesse a meghúzási sorrendet: csavaralátét → alátét → rugós alátét → anya.

• Húzza meg az összes csatlakozást a Victron által ajánlott nyomatékkal.

Biztosítékok csatlakoztatása

• Szerelje be a modelltől függően ajánlott biztosítékokat (CNN az M8-hoz; CNN/ANL/Mega az M10-hez).

• Ellenőrizze a biztosíték irányát a helyes csatlakozás érdekében.

• A LED a biztosíték állapotát mutatja: zöld (OK), piros (kiégett).

Csatlakozás Lynx Shunt / Smart BMS rendszerhez

• Használja az RJ10 kábelt a modulok között.

• Biztosítja a kábelfolytonosságot, ha a Lynx rendszer több komponensből áll.

Használati szabályok

• Ne fogja meg a gyűjtősínt vagy a biztosítékokat, amikor a rendszer áram alatt van.

• Mindig ellenőrizze a csatlakozások szorosságát a túlzott felmelegedés elkerülése érdekében.

• A LED-ek gyors diagnosztikát biztosítanak: minden piros LED kiégett biztosítékot jelez.

• Kizárólag az alkalmazásnak megfelelő kapacitású, ajánlott biztosítékokat használjon.

• Használat közben tartsa a fedeleket a helyükön a mechanikai és elektromos védelem érdekében.
