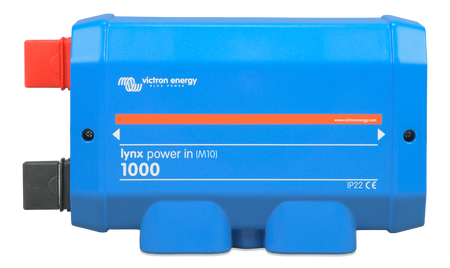

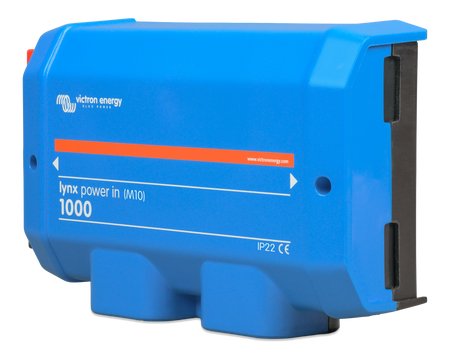

Construiește un sistem energetic sigur, curat și profesionist cu Victron Lynx Power In, unul dintre cele mai robuste module de conectare pentru sisteme DC de 12V, 24V și 48V. Ideal pentru instalații în rulote, bărci, sisteme off-grid sau aplicații industriale, Lynx Power In oferă o distribuție ordonată și fiabilă a alimentării, fiind baza perfectă pentru orice sistem modular Victron Lynx.

Acest modul permite conectarea mai multor baterii, încărcătoare și consumatori, oferind un busbar puternic, protejat și optimizat pentru curenți mari – până la 1000A continuu, conform specificațiilor oficiale.

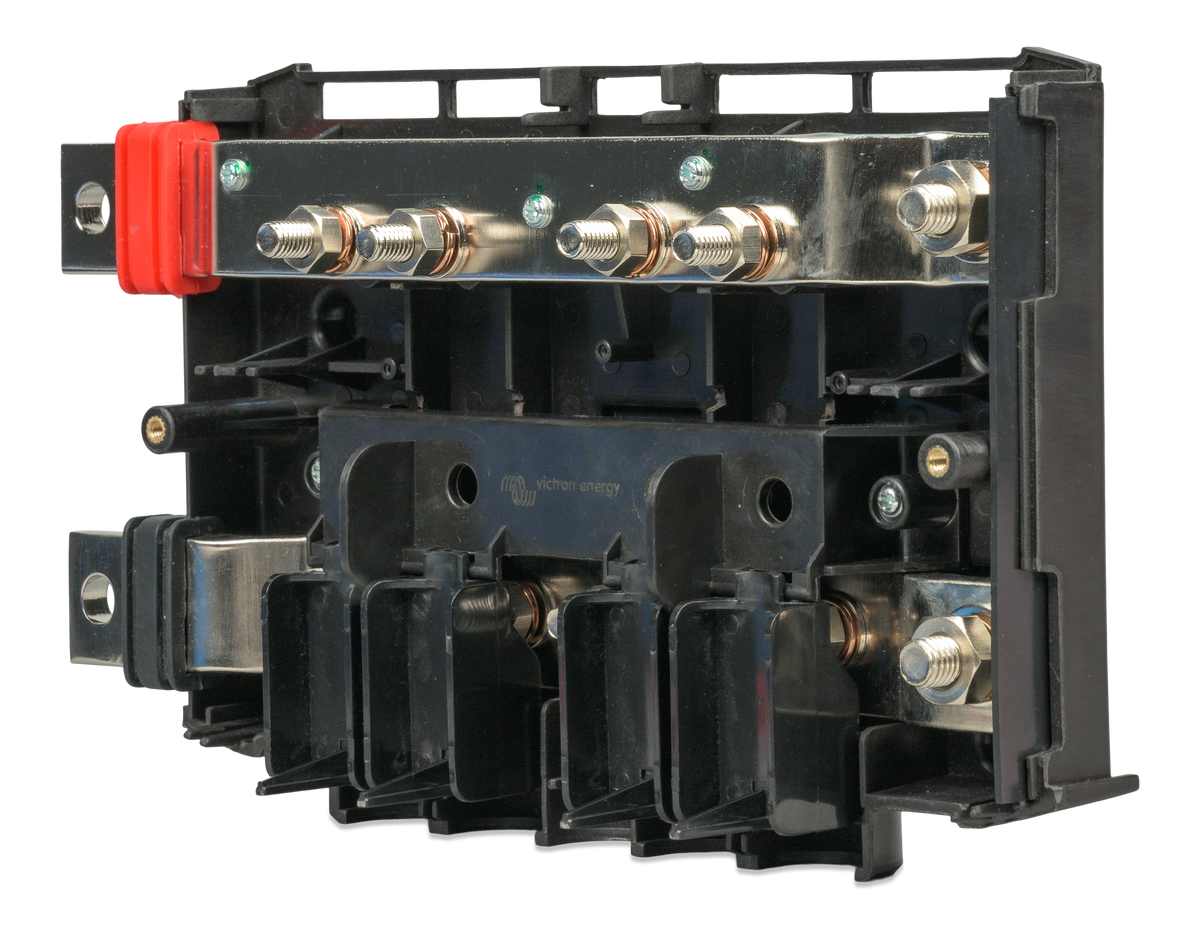

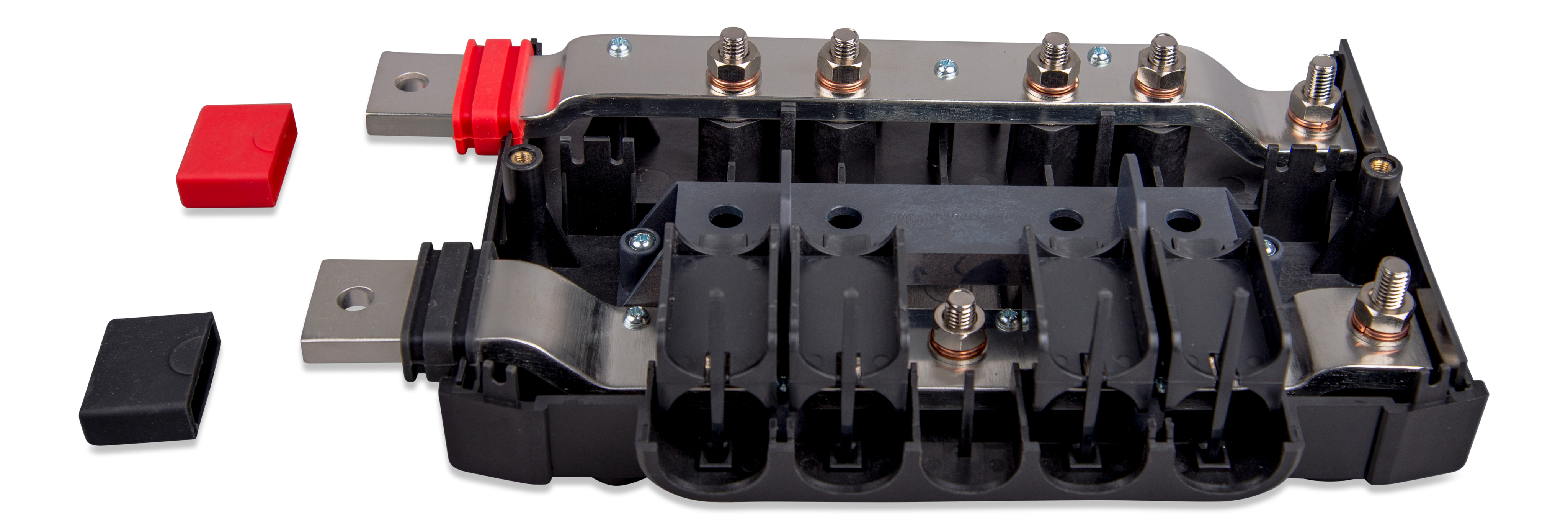

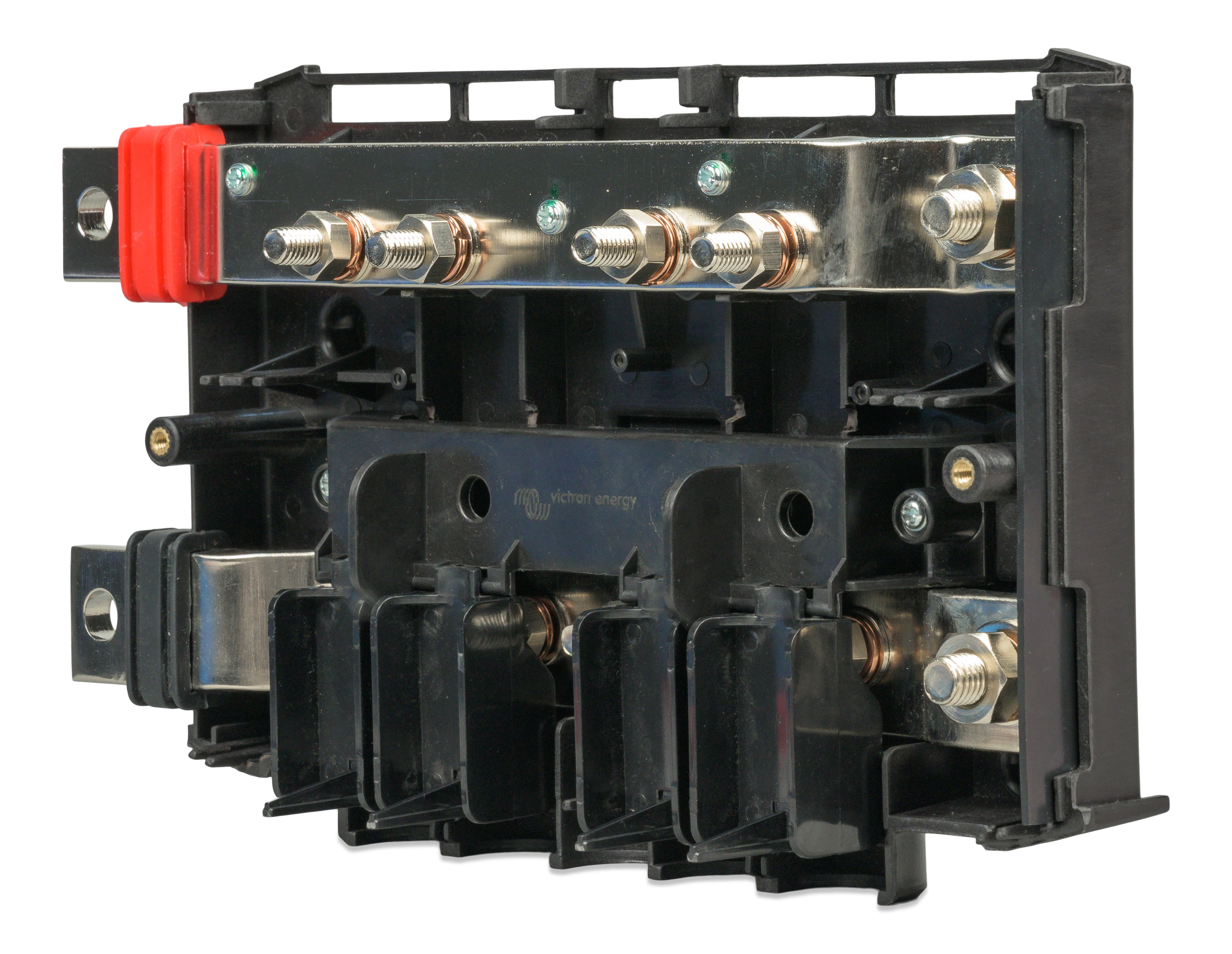

Victron Lynx Power In este un modul de intrare DC cu busbar pozitiv și negativ, având 4 conexiuni pentru baterii, consumatori sau încărcătoare, plus un terminal dedicat pentru împământare. Face parte din sistemul modular Victron Lynx Distribution, fiind utilizat pentru ordonarea conexiunilor și crearea unui busbar continuu împreună cu module precum Lynx Shunt, Lynx Distributor sau Smart BMS.

Potrivit manualului, modulele sunt disponibile în două versiuni:

• M8 – conexiuni între module prin șuruburi M8

• M10 – conexiuni între module prin șuruburi M10 (atenție: conexiunile pentru cabluri și siguranțe sunt întotdeauna M8, chiar și la varianta M10)

Este soluția ideală atunci când ai nevoie de:

• conectarea mai multor baterii în paralel

• alimentarea ordonată a încărcătoarelor, invertor/chargerelor și consumatorilor mari

• extinderea sistemului Lynx prin module suplimentare

Caracteristici comune pentru M8 și M10

Conform specificațiilor tehnice:

• Tensiune: 9–60 V DC

• Curent nominal: 1000A continuu

• Conectori busbar: M8 sau M10 în funcție de model

• Conectori pentru cabluri: M8 pentru ambele modele

• Dimensiuni: 290 x 170 x 80 mm

• Material carcasă: ABS

• Greutate: 2.1 kg

• Temperatura de operare: –40°C până la +60°C

• Protecție: IP22

Diferențe între M8 și M10

• M8: conexiuni între module cu șuruburi M8

• M10: conexiuni între module cu șuruburi M10 (busbar mai robust, recomandat pentru sisteme mari)

• Ambele modele folosesc M8 pentru cablare și papuci

Montaj mecanic

• Deschide capacul prin cele două șuruburi frontale (pagina 10).

• Elimină manșoanele de cauciuc sau barierele din plastic doar dacă modulele se conectează între ele.

• Folosește șuruburi M8 sau M10 pentru interconectare, în funcție de model.

• Cupluri de strângere recomandate:

  • 14 Nm pentru modelul M8

  • 33 Nm (sau 17 Nm înainte de seria HQ2340) pentru M10



Conectări electrice

• Toate cablurile trebuie să aibă papuci M8, indiferent de model.

• Respectă ordinea: papuc → washer → spring washer → nut (pagina 11).

• Conectarea la masă: un singur punct de împământare în tot sistemul (pagina 11).

• Separatorii de cablu se pot ridica sau demonta temporar pentru acces la bornele negative (pagina 12).

Conectarea pozitivă

• Asigură-te că toate cablurile pozitive sunt nealimentate înainte de montaj (pagina 13).

• Conectează cablurile, apoi reconectează polul pozitiv al bateriei pentru a alimenta sistemul.

Reguli de utilizare

• Nu lucra pe busbar atunci când sistemul este alimentat.

• Verifică strângerea cablurilor la cuplul corect, pentru a evita încălzirea acestora (pagina 16).

• Folosește cabluri cu secțiune corespunzătoare curentului maxim din circuit.

• Potrivit manualului, Lynx Power In nu include siguranțe – acestea trebuie instalate extern pentru fiecare circuit.
