Într-un atelier de confecții metalice, curentul nu are voie să cadă: un aparat de tăiat cu plasmă oprit în mijlocul tăieturii strică piesa, o sudură întreruptă trebuie refăcută, iar strungurile și rabotezele lasă lucrul la jumătate. Firma voia să nu mai depindă de rețea pentru producție și să își acopere cât mai mult din consum din soare. Pentru asta a ales unul dintre cele mai mari sisteme Victron la care am lucrat.
Invertoarele: 9 Victron Quattro de 15 kVA, trei pe fază

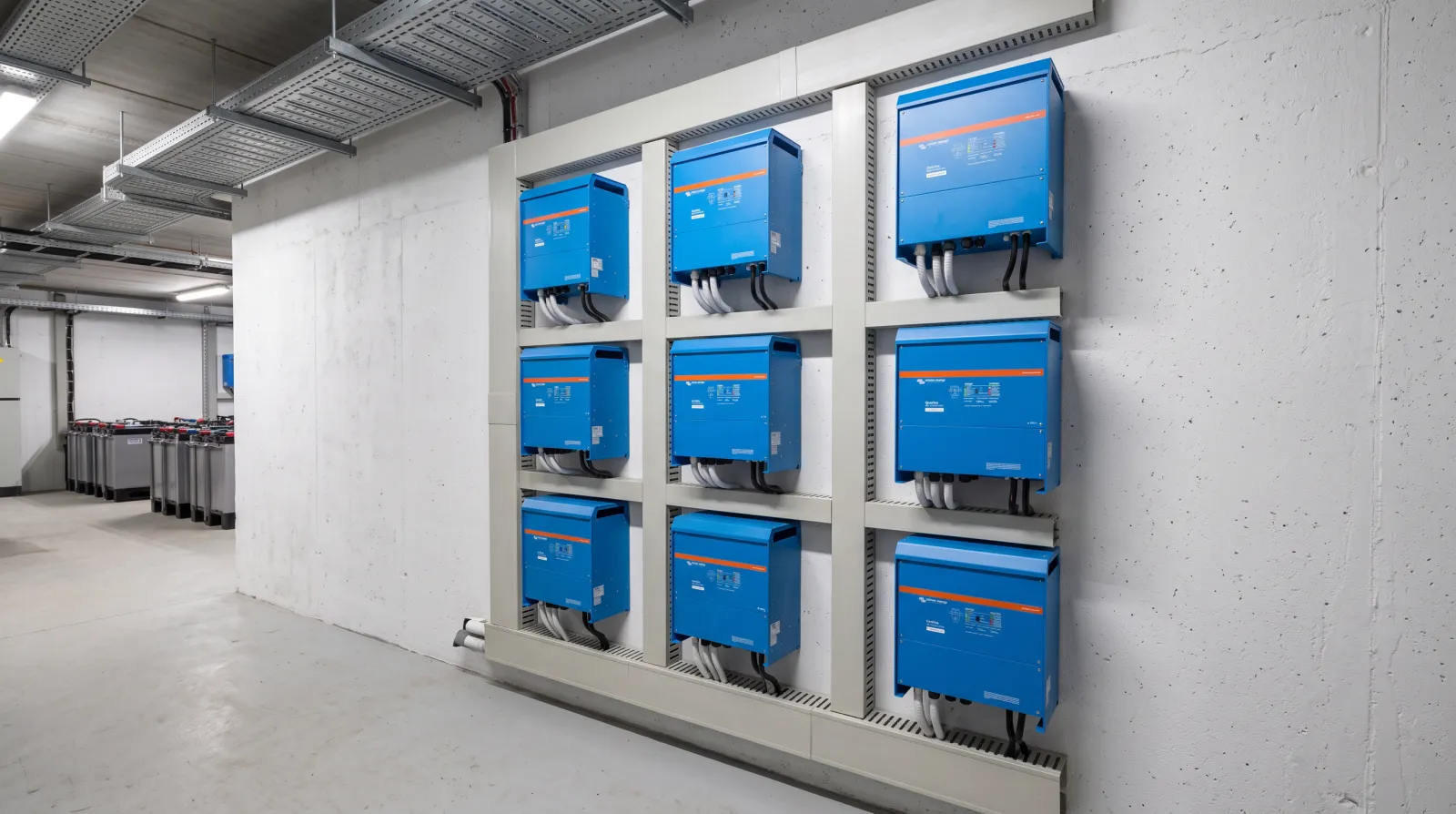

Puterea vine de la 9 invertoare/încărcătoare Victron Quattro 48/15000, montate în trei rânduri de câte trei. Pe fiecare fază lucrează trei Quattro în paralel, deci sistemul trifazat are în total 135 kVA, câte 45 kVA pe fază. Rezerva aceasta contează într-un atelier: aparatele de sudură și pornirea motoarelor de la strunguri și raboteze cer vârfuri mari de curent, pe care invertoarele le duc fără să cadă.
Consumatorii stau pe invertoare, nu pe rețea
Rețeaua este legată pe intrarea AC-in a invertoarelor, dar toți consumatorii atelierului sunt pe ieșirea AC-out-1. Asta înseamnă că nimic din hală nu este alimentat direct din rețea: tot consumul trece prin Quattro. Când rețeaua are probleme sau cade de tot, invertoarele se desprind de ea și continuă din baterii, iar mașinile nu simt trecerea.
Stocarea: 300 kWh Pylontech în 6 rackuri

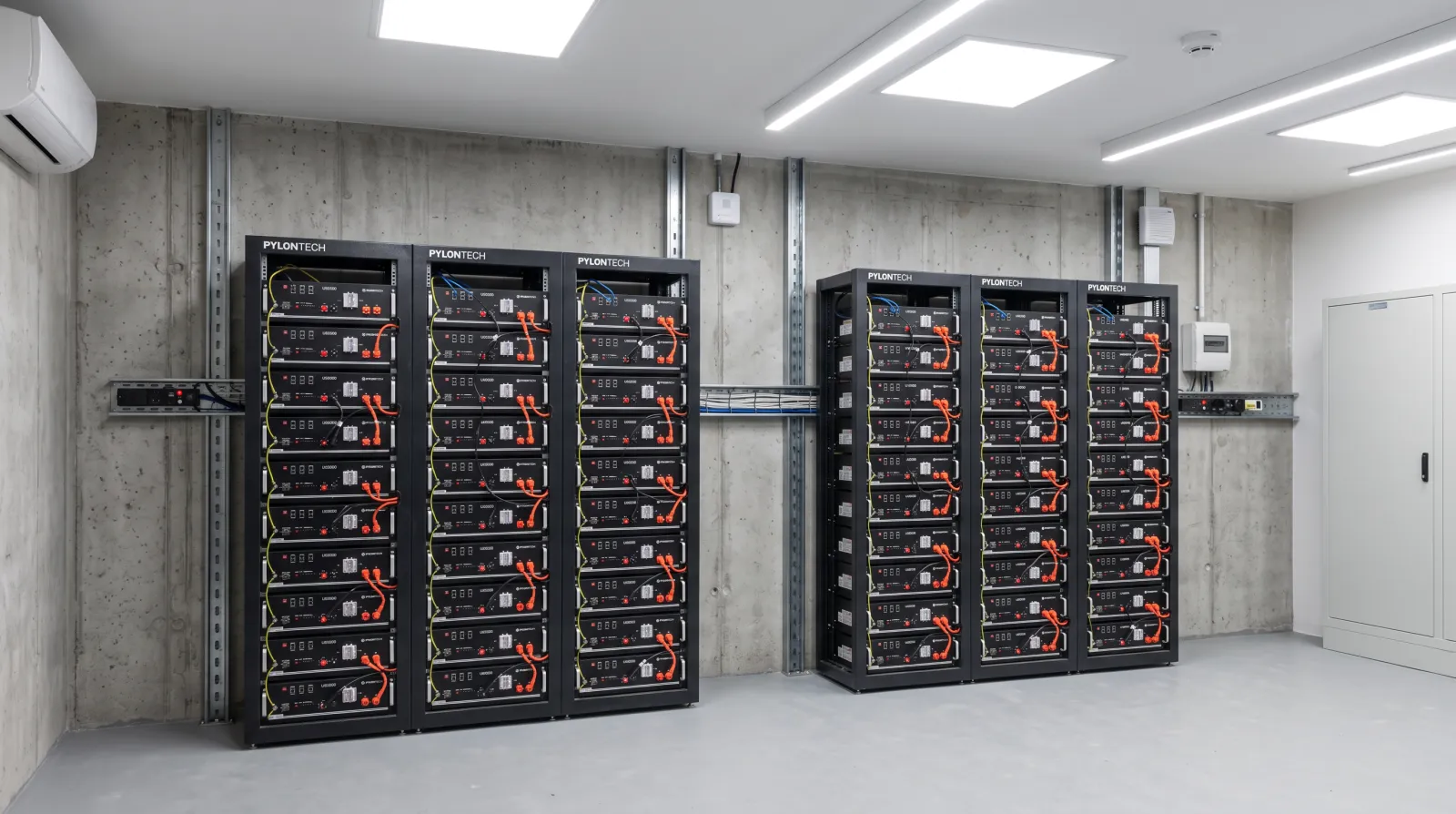

Energia stă în 6 rackuri Pylontech, grupate câte trei, cu câte 10 baterii LiFePO4 de 5 kWh fiecare. În total, 300 kWh de stocare, cât să țină atelierul în lucru ore întregi fără soare și fără rețea.
Distribuția DC: busbar-uri, Lynx Power In și Lynx Distributor
La 48V, puterile din acest sistem înseamnă curenți de ordinul miilor de amperi pe partea de baterii. De aceea, tot DC-ul este construit pe busbar-uri de cupru și pe sistemul modular Victron Lynx:
- Lynx Power In adună rackurile de baterii pe o bară comună;
- Lynx Distributor împarte curentul către invertoare și regulatoare, cu siguranță dedicată pe fiecare ramură.
Panourile pe DC: 8 regulatoare SmartSolar MPPT RS 450/200

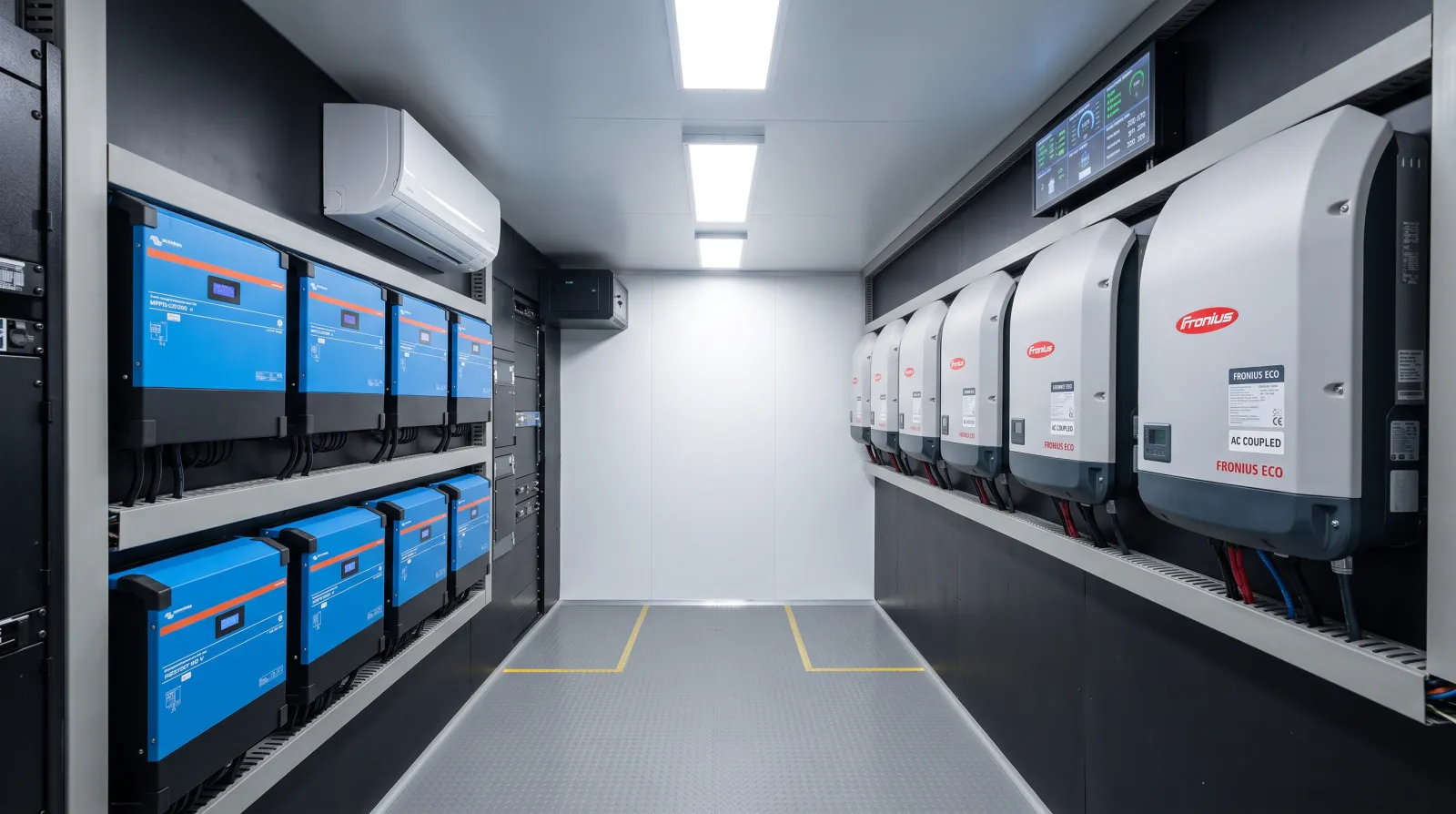

Pe acoperișul halei sunt panouri de 450W, orientate spre sud, la 38 de grade. O parte din ele încarcă bateriile direct, prin 8 regulatoare Victron SmartSolar MPPT RS 450/200, toate cu cele 4 intrări MPPT ocupate. La limita de 450V a unei intrări încap 8 panouri pe șir, deci estimăm în jur de 256 de panouri, adică aproximativ 115 kWp pe partea de DC. Cele 8 regulatoare pot încărca împreună cu până la 1600 A, adică peste 80 kW care merg direct în baterii.
Panourile pe AC: 6 invertoare Fronius Symo de 15 kVA
Restul panourilor lucrează prin 6 invertoare Fronius Symo de 15 kVA, fără stocare proprie, legate pe partea de rețea, la intrarea AC-in a sistemului. Cu un raport obișnuit de 1,2 între panouri și invertor, estimăm aproximativ 18 kWp pe fiecare Fronius, în total în jur de 108 kWp. Energia lor trece prin Quattro către mașinile din hală și încarcă bateriile. La o pană de rețea, Fronius-urile se opresc odată cu ea, cum se întâmplă cu orice invertor legat la rețea, iar atelierul merge mai departe pe baterii și pe cele 8 MPPT-uri.
Creierul: Cerbo GX
Un Victron Cerbo GX coordonează toate componentele: cele 9 Quattro, cele 8 regulatoare, bateriile și invertoarele Fronius. Prin portalul VRM, întreaga instalație se vede și se reglează de la distanță, inclusiv producția pe fiecare regulator și starea fiecărei baterii.
Rezultatul, în cifre
Pornind de la componente, estimăm:
- aproximativ 500 de panouri de 450W, adică în jur de 223 kWp pe acoperișul halei, pe o suprafață de aproape 1.000 m²;
- o producție de aproximativ 270–290 MWh pe an, la orientarea sud și înclinarea de 38 de grade;
- 135 kVA de putere în invertoare și 300 kWh în baterii pentru tot consumul atelierului.
Ziua, mașinile merg din soare, iar surplusul umple bateriile. Seara sau la o pană, atelierul continuă din baterii, fără ca cineva să trebuiască să oprească lucrul.
